Электромагнитные клапаны аварийного отключения газа серии YH-100
Резюме
Электромагнитный клапан аварийного отключения газа серии YH-100 использует передовую технологию ковки и высококачественные уплотнительные компоненты.Обладает высокой стабильностью, длительным сроком службы и надежной герметизацией.Это безопасное аварийное режущее устройство для газопровода.Он может быть подключен к системе сигнализации об утечке газа или к противопожарной сигнализации и другим терминальным модулям интеллектуального управления сигнализацией для реализации аварийного автоматического/ручного отключения источников газа на месте или удаленно для обеспечения безопасности использования газа.Открывающий клапан должен открываться вручную, чтобы соответствовать спецификациям управления безопасностью и эффективно предотвращать несчастные случаи.
Основной параметр
-Применимые газы: природный газ:
-Нефтяной сжиженный газ, искусственный газ и другие неагрессивные газы;
-Рабочее давление: 0-100 кПа;
-Материал корпуса: медный сплав, алюминиевый сплав;
- Режим закрытия: ручной импульсный привод постоянного тока;
-Режим соединения: G1/2', G3/4', G1' трубной резьбы;
-Режим открытия: ручной сброс;
-Время закрытия: менее 1 секунды;
-Напряжение: DC9V~DC12V (импульс);
-Текущий: ≤1,5 А (импульсный)
-Длина выхода:≥0,4 м
- Стандарт реализации для взрывозащищенного исполнения: Exmb II C T4Gb: QYH100-2014, GB3836.1 и GB3836.9
Нормальные условия работы
-не более 2000 м над уровнем моря;
- относительная влажность воздуха в районе -l0℃~+50℃ не более 90% (+25℃);
- В зонах 1 и 2, содержащих марки IA, IB и IC, взрывоопасные газовые смеси группы TI~T4 располагались в зонах, где не было значительных сотрясений и ударных вибраций.
Принцип
Соленоидный клапан умело использует взаимодействие между мгновенной электромагнитной силой, силой постоянного магнита и силой пружины, чтобы реализовать функцию импульсного привода самоудерживающегося и закрывающего клапана и самоудерживающегося ручного открывающего клапана.Принцип привода запорного клапана: мгновенный импульсный запорный клапан постоянного тока (DC9V~12W/1s)

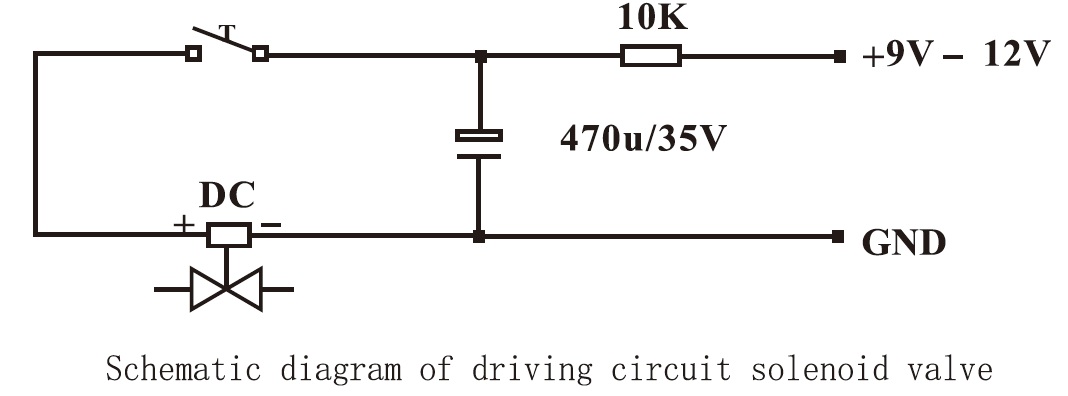

Пример: схема управления режимом разряда конденсатора:

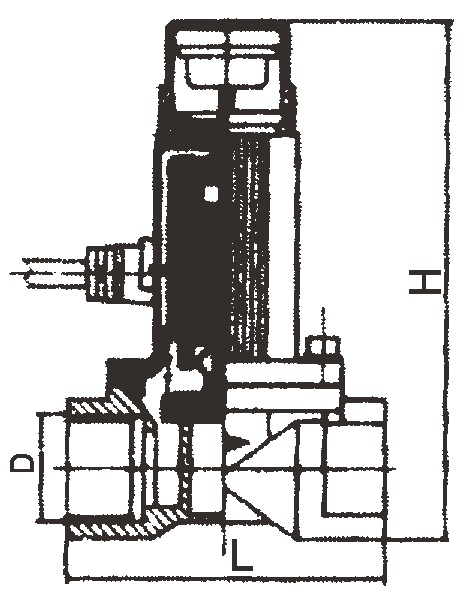

Размер внешнего вида
Измерение | Л (мм) | Д (мм) | Хм) |
Ду15Б | 63 | G1/2' | 108 |
Ду20Б | 75 | G3/4' | 114 |
Ду25Б | 78 | Г1' | 116 |
Ду15А | 63 | G1/2' | 105 |
Ду20А | 65 | G3/4' | 112 |
Ду25А | 78 | Г1' | 116 |
Инструкция по эксплуатации
-Есть два способа закрыть клапан в открытом состоянии
① подайте мгновенный импульс постоянного тока (DC9~12V) на катушку соленоида, и клапан быстро закроется;
② когда защитная крышка открыта, желтую ручку также можно нажать вручную, чтобы сохранить состояние клапана после его закрытия.
Примечание: обычно не рекомендуется открывать защитную крышку, чтобы избежать неправильной работы.
- Когда клапан закрыт, есть только один способ открыть клапан, потянув вручную желтую ручку.Открытое состояние клапана может поддерживаться само по себе.
Примечание: при открытии клапана, если трудно поднять ручку вверх, следует принять меры для балансировки входного и выходного давления на обоих концах клапана, а затем открыть клапан после балансировки.Не действуйте резко, чтобы не повредить механизм открытия клапана.
-Клапан в открытом состоянии: из-за использования принципа магнитного замка клапан может автоматически закрываться в условиях сильной вибрации, это нормальная ситуация.Если сила самоблокировки открывающего клапана не соответствует норме (слишком мала), следует уведомить завод о ремонте.
-При аварийном отключении клапана, это должно быть подтверждено вручную на месте, а скрытая опасность аварии может быть устранена для того, чтобы вручную сбросить и восстановить вентиляцию.
Требования к установке
-Перед установкой выполняются следующие проверки.Если они не соответствуют требованиям, их использование не допускается.
① параметры на паспортной табличке электромагнитного клапана должны соответствовать требованиям фактического использования;
② Все взрывозащищенные детали не имеют трещин и дефектов, влияющих на взрывозащищенность.
- Блок установки клапана должен иметь соответствующую квалификацию и устанавливаться в соответствии с соответствующими техническими условиями на строительство трубопровода для сжигания газа;
- Клапан должен быть установлен за внутренним впускным клапаном для осмотра и ремонта;- Должен быть установлен в направлении воздушного потока, указанном корпусом клапана, катушка корпуса клапана не должна быть перевернута, допускается горизонтальная и вертикальная установка.
- При продувке трубы рекомендуется изолировать электромагнитный клапан, чтобы не повредить уплотнительный материал клапана;
- Перед проведением испытания трубопровода под давлением для проверки герметичности магнитный клапан должен быть открыт.При открытии клапана вручную рекомендуется действовать, когда входное и выходное давление клапана уравновешены.
Описание проводки
-Линия управления электромагнитным клапаном должна быть правильно и надежно подключена, линия управления полярна: белый провод для положительного электрода, черный провод для отрицательного электрода, нельзя перепутать, чтобы не повредить кольцо соленоида;
- Зарезервированный кабель электромагнитного клапана не менее 0,4 мм. При установке свободный конец кабеля должен быть подключен к взрывозащищенной коробке или оборудованию, соответствующему окружающей среде;
-Надежное заземление при монтаже.
Расстояние управления: режим разряда конденсатора, длина проводки менее 50 метров.
В случае выхода из строя компонента необходимо своевременно уведомить ремонтный персонал.Компания не несет ответственности за любое повреждение клапана, потерю деталей или несчастный случай, вызванный неправильным обслуживанием, случайной разборкой, незаконным строительством или несчастным случаем.
Схема установки

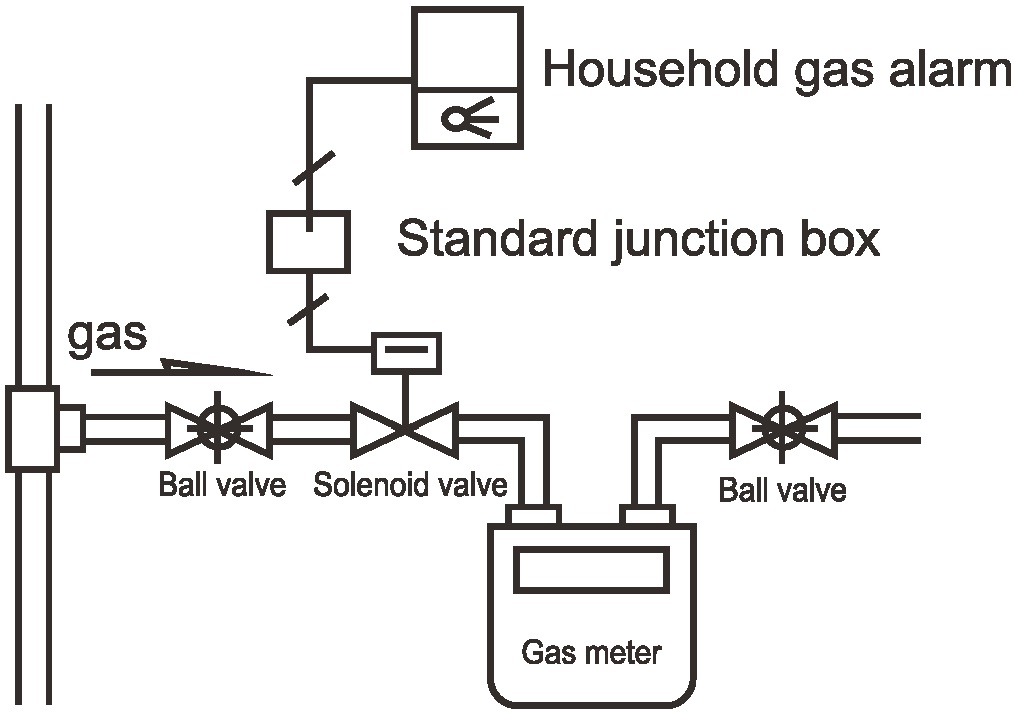

Эскиз установки бытового электромагнитного клапана
Принципиальная схема применения изделий в жилых домах
